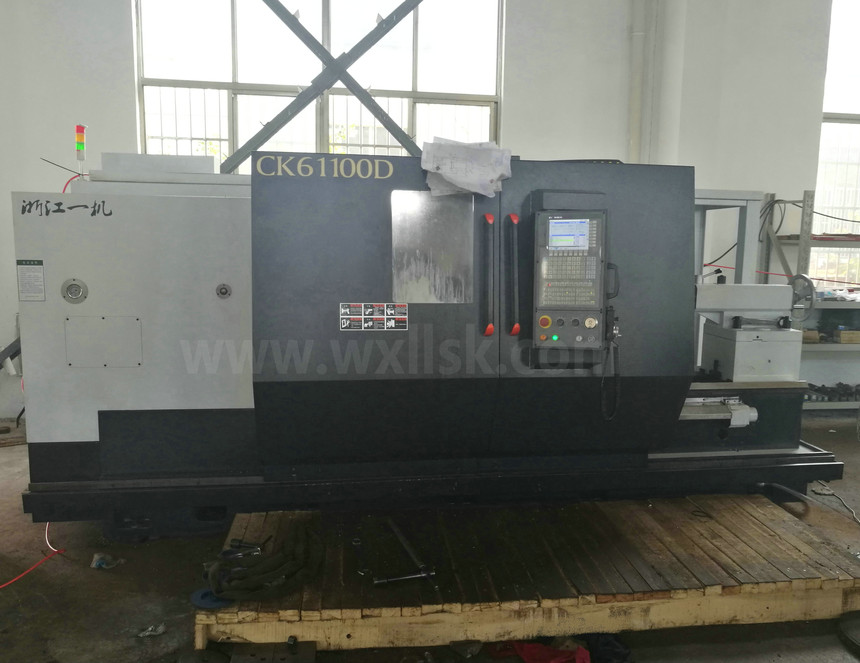

一、CK61100D数控车床技术资料
CK61100D数控车床是我公司又一创新产品，坚固的机身，性能质量稳定可靠，应用于汽车、石油、军工等多种行业的机械加工。该系列机床可以实现轴类、套类、盘类的内外表面，锥面、圆弧螺纹、镗孔、加工，适合于多品种、中小批量零件的轮番加工。编程容易、操作简单，可据用户的需求选配不同的数控系统和附件。

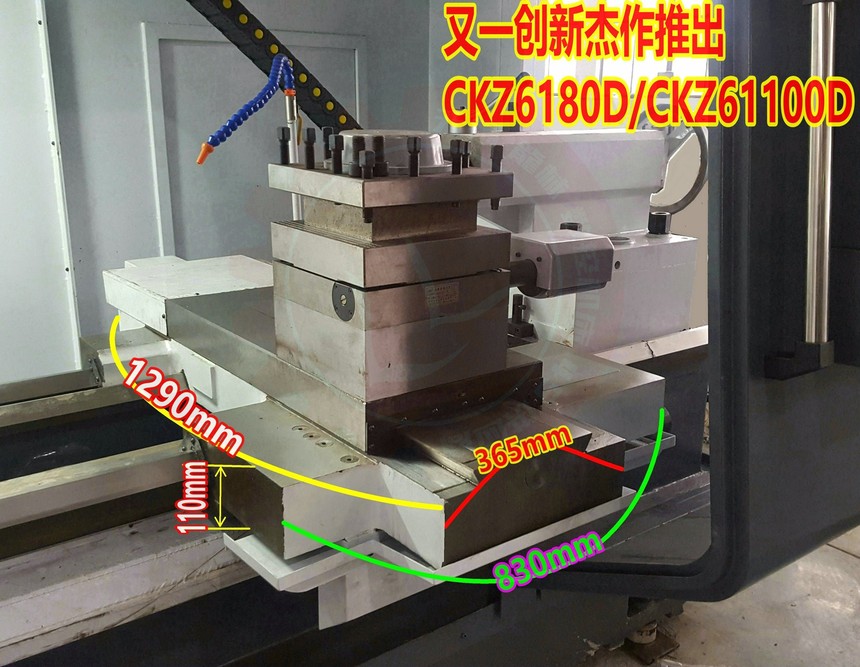

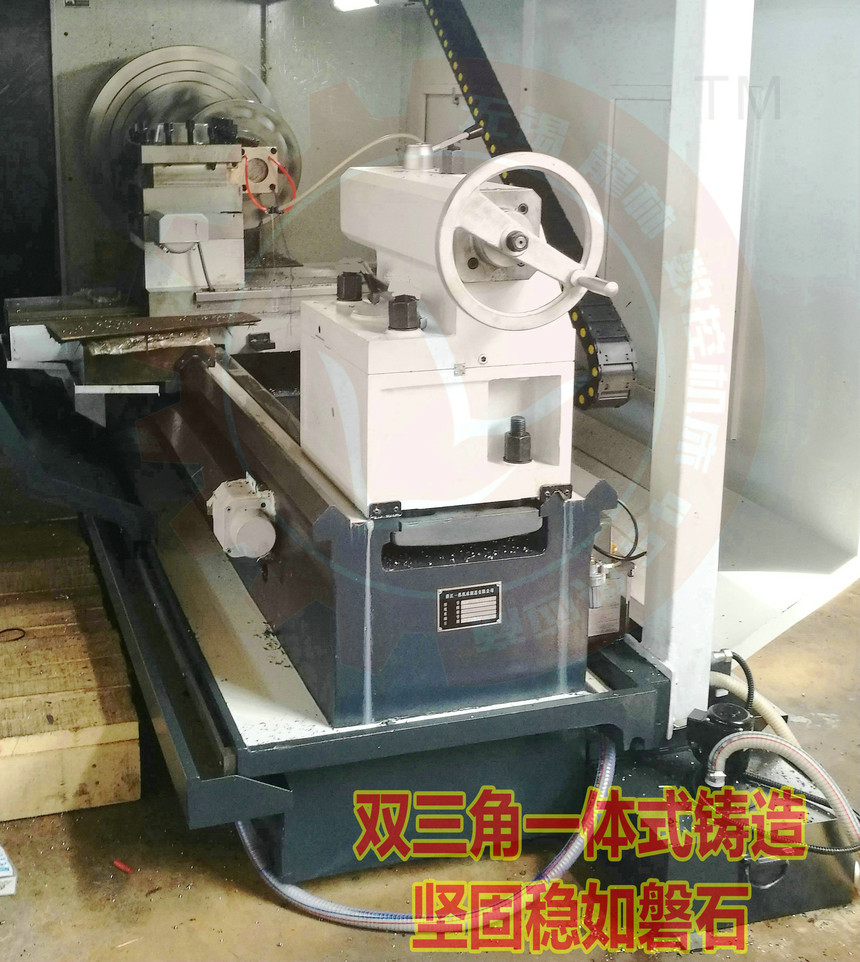

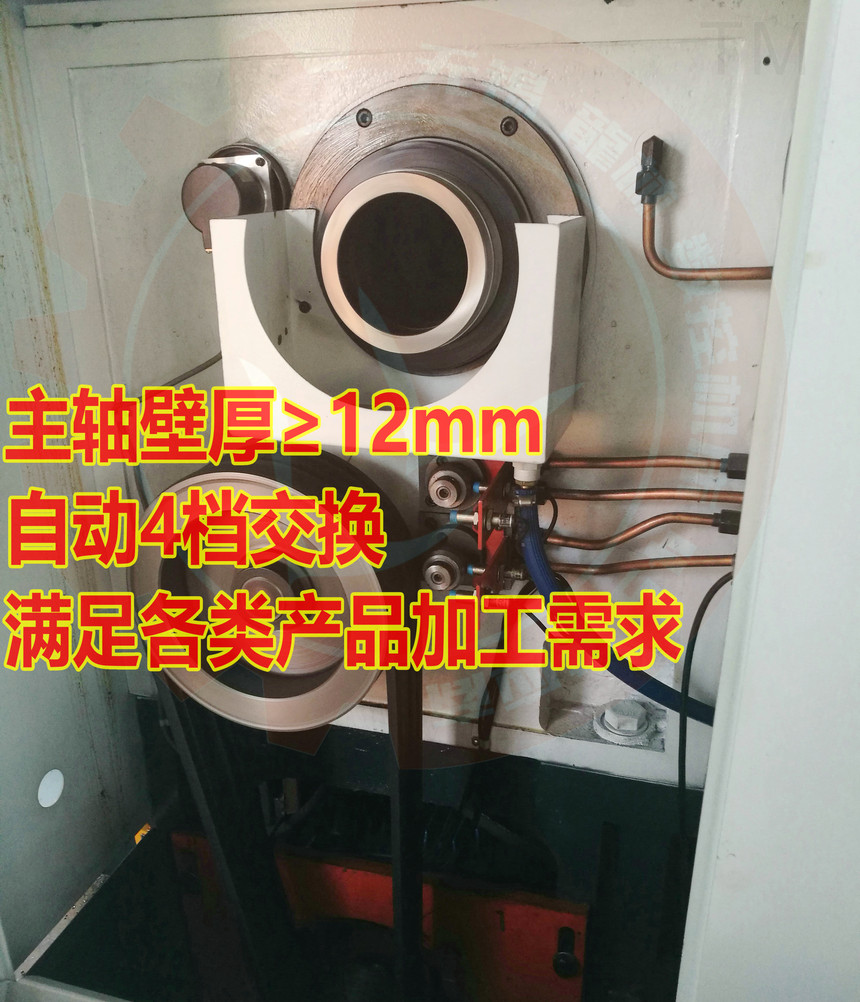

本车床采用卧式双三角型平床身，导轨超音频淬火，主轴采用三点支撑结构，同时加强主轴壁厚，加长中导轨长度达到1300mm，X向电机直连取消过渡箱体，床鞍贴有TSF导轨板，采用变频电机配合四档自动转换,实现档内无级变速的半自动变速形式；进给系统由伺服电机直接带到滚珠丝杠，特长行程采用进口双齿轮齿条消隙结构，机床采用机、电、液一体化的整体布局，线条流畅。机床采用模块化设计，用户可根据需要选择不同的配置。
控制系统有FANUC、SIEMENS、广数等多种国内外著名公司的产品供用户选择。刀架有立式四工位、立式六工位、卧式六工位等多种形式。机床防护有半封闭防护形式。
二、CK61100D参数表
项 目 | 单位 | 整体式双三角床身 自动四档无级变频 CK61100D |
最大工件长度 | Mm | 1500 2000 3000 4000 5000 |
最大车削长度 | Mm | 1350 1850 2850 3850 4850 |
床身上最大回转直径 | Mm | Φ1050 |
滑板上最大车削直径 | Mm | Φ700 |
床身导轨宽度 | Mm | 600（双三角 无延边） |

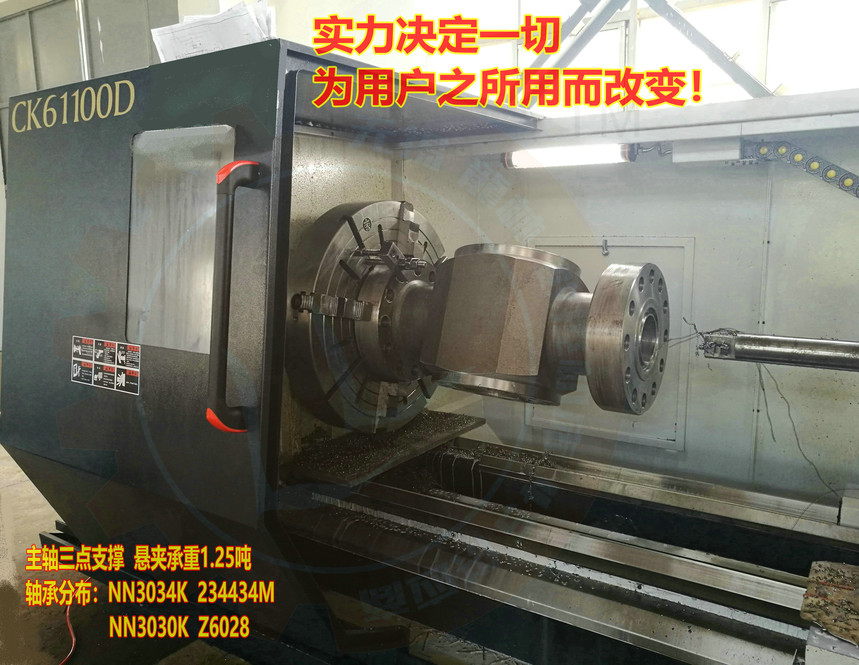

主轴轴承（加组 加大） | PSC | NN3034K 234434M-SP NN3030K Z6028K |
主轴端部型式及代号 | Mm | A2-11 |
两顶尖间最大承重 | t | 3 |
卡盘及型号 |
| 卡盘K72800/A2-11 |
主轴前端锥孔 | Mm | 公制120 |
主轴孔径 | Mm | Φ105 |
液压卡盘棒料通径 | Mm | 选配◆ 液压卡盘 |
主轴转速范围 | r/min | 13-100 38-222 76-445 180-800 |
主轴转速级数 |
| 自动4挡，档内无级调速 |
主电机输出功率 | KW | YVP18.5变频电机 |
中心高 | 距床身 | Mm | 525 |
距地面 | Mm | 1225 |
X/Z轴快移速度 | m/min | 8/6 |
X/Z轴最大有效行程 | Mm | 530 /1350 1850 2850 3850 4850 |
X/Z轴进给最小设定单位 | Mm | 0.001 |
X/Z轴重复单位精度 | Mm | 0.010/0.012 |
机床加工精度 | -- | IT6-IT7 |
表面粗糙度 | -- | Ra1.6-2.0um |
尾座套筒直径 | Mm | 105 |
尾座套简行程 | mm | 250mm |
尾座套筒锥孔锥度 |
| 莫氏6号 |
刀架形式 |
| 立式4工位（280方） |
刀架转位时间180° | s | 2.25 |
刀杆尺寸 | 外 圆 | Mm | 32×32 |
内 孔 | mm | Φ50 |
机床外形尺寸约 （1500长×宽×高） | mm | 4100×2091×1817 |
|
|
|
|
|
三、零部件配套厂家/型号/数量（1500mm参考值）
| 名称 | 型号 | 产地 | 数量 | 备注 |
1 | 数控系统 | GSK980TDiv | 广州数控 | 1 | 广州数控 打包配套 |
2 | 伺服驱动器 | GH2000系列 | 广州数控 | 2 |
3 | 伺服电机 | SJT130-15NM | 广州数控 | 1 |
4 | 伺服电机 | SJT175-22NM | 广州数控 | 1 |
行星减速机 | 142/1:3（3M以上标配） | 台湾品牌 | 1 | Z轴增强 |
5 | 机床主轴 | A2-11 | 博特精工股份 | 1 | 均装机床上 |
6 | 主轴轴承 | P5 | 哈轴/洛轴 | 1 |
7 | 内部齿轮 | 4档传动 | 沈阳机床 | 1 |
8 | 滚珠丝杠 | X/Z均P4级 | 博特股份 | 1 |
9 | 丝杆轴承 | NSK P4 | 日本 | 1 |
10 | 变频器 | 18.5kw | 德国SK | 1 |
11 | 变频主电机 | YVP-15kw | 上海或浙江 | 1 |
12 | 立式4工位 | LD280-4 | 国产常州 | 1 | 标准配置 |
13 | 电柜箱空调器 | 温亨企业 | 上海 | 1 | 均装机床上 |
14 | 自动润滑泵 | 2.5L | 台湾裕祥 | 1 |
15 | 多功能液压站 | 20L | 台企合作企业 | 1 |
16 | 垫铁+螺杆 | 10套 | 浙一标准 | 1 | 附件箱 |
17 | 简易工具 | 开口扳+螺丝刀 | 标准 | 1 | 附件箱 |
机床上自带标准附件按装箱单查收 |
选购 ◆ : |
1 | 液压卡盘 |
|
|
|
|
2 | 液压回转缸 |
|
|
|
|
3 | 液压站 |
|
|
|
|
4 | 主后：自动排削机 |
|
|
|
|
5 | 正前：自动排削机 |
|
|
|
|
6 | 进口数控系统 |
|
|
|
|
7 | 液压中心架 |
|
|
|
|
|
|
|
|
|
|
|
|
